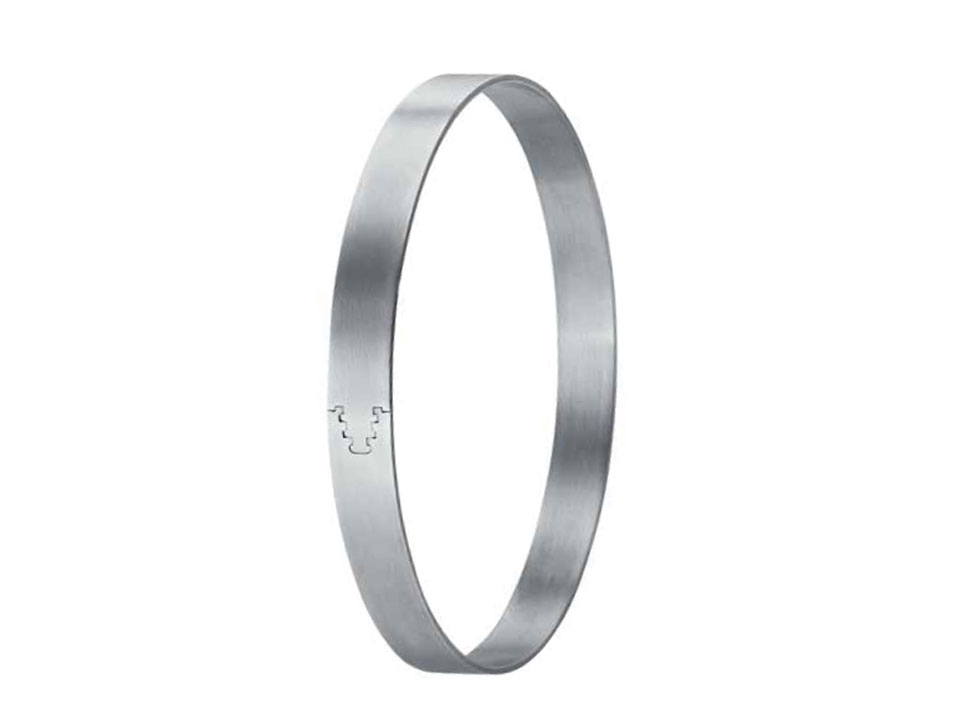

PUZZLE KİLİT TASARIMI ALÜMİNYUM 150

ÖZELLİKLER

~ 360° Üzerinde Tam Malzeme Kesiti : Çevre boyunca homojen uygulanan sabit basınç
~ Esnek Çap İndirgeme : Yüksek, ayarlanabilir yüzey basıncı, kurulumu çok kolaydır
~ 50mm'ye Kadar Nominal Çap : Özellikle soğutma ve ısıtma suyu devreleri ile hava yastığı sistemleri için uygundur
~ Montaj Sonrası Düşük Yükseklik : Minimum alan gereksinimi, dönen parçalarda dengesizliği yok eder
~ Özel Olarak Şekillendirilmiş Şerit Kenarları : Sıkıştırılmış parçalarda hasar riskini azaltır
~ Alüminyum Model : Daha düşük ağırlık

Malzeme Ebatları
Oetiker Daraltılabilir Halka Kelepçeler bir çok çap ve malzeme seçeneğiyle temin edilebilir. Bant boyutları, ilgili ortam koşullarında gerekli sızdırmazlık ve/veya izolasyon özelliklerini sağlamak için gerekli olan radyal kuvvet, hortum niteliği ve MCR üzerindeki mekanik yükler göz önünde bulundurularak seçilmelidir.

Çap Küçültme
Mümkün olan maksimum çap küçültme MCR'nin nominal çapına bağlıdır. MCR'nin nominal çapı, daraltma sürelerini kısaltmak, konumlandırmayı kolaylaştırmak ve MCR üzerindeki malzeme yükünü azaltmak üzere kelepçelenmekte olan parçaların çapına göre mümkün olduğunca kısa tutulmalıdır. Malzeme yapısı ve bant boyutlarındaki herhangi bir değişiklik montaj sırasında yapılmalıdır. Lütfen ilgili MCR çapı ne kadar kısa olursa bu değişikliklerin o denli zorlayıcı olacağını hatırda bulundurun. Bunun nedeni, malzeme miktarının çapla ilişkili olmasıdır. Gereken sıkıştırma derecesi ya da bir MCR tarafından kelepçelenen parçaya uygulanan yüzey basıncı, radyal kuvvete bağlı olup, dolayısıyla bu da tutuş ve sızdırmazlık özelliklerini belirlemektedir. Her yüzey basıncı söz konusu uygulamaya göre belirlenmelidir. Bu amaçla geliştirilmiş olan Oetiker daraltma aletleri kullanılıyorsa, MCR'nin iç yüzeylerinden kaynaklanan bir çakışma olmaksızın
kelepçelenen parçalarda yaklaşık 360° yüzey basıncı sağlanır.

Tolerans Dengeleme
Oetiker Daraltılabilir Halka Kelepçelerin takılması sırasındaki tolerans dengeleme tamamen montaj aletinin fonksiyon sırasına bağlıdır. Esasen, Daraltılabilir Halka Kelepçelerin çap öncelikli montajında tolerans dengeleme mümkün değildir çünkü MCR sadece belirtilen çapa kadar sıkılabilir. Bunun anlamı, bileşenlerin toleranslarının sıkıştırma derecesi ya da kelepçelenen parçaya uygulanan yüzey basıncı üzerinde tamamen etkili olmasıdır. Bu tip montajda, diğer her
şey tanımlanmış bir çap elde edilmesi ile ilişkilidir. Bu nedenle, bir MCR'nin tolerans dengeleyici montajı yalnızca kuvvet öncelikli ayarlama ile sağlanabilir. Veya başka bir deyişle, buradaki emel prensip belli bir çapa kadar baskı uygulamak değil, deneysel olarak belirlenen sıkma kuvvetini ve bununla ilişkili yüzey basıncını elde etmektir. “Oetiker ELS 01”in yenilikçi sıkma konsepti ile kuvvet öncelikli yaklaşımla birleştirilen yüksek süreç güvenilirliği ve Oetiker Daraltılabilir
Halka Kelepçelerin kendini kanıtlanmış montajı sağlanır. Aynı zamanda sıkma kuvvetini kontrol eden göstergeler de mevcuttur.

Puzzle Tasarım (Kilit)
Kilit, hassas eşleşen bileşenlerin kullanıldığı mekanik bir bağlantıdır. Tasarımı, artı mekanik bağlantı oluşturur. Yüzük uçlarının izin verilebilir yük aralığı içerisinde güvenli şekilde bağlanmasını sağlar.

Uygulama Alanı
Puzzle kilitli MCR, geniş çap alanına bağlı olarak universal olarak uygulanabilmekle birlikte özellikle termoplastikler için uygundur.

Boyut Aralığı
5.0 – 50.0 mm

UYGULAMA ALANLARI

~ Isıtma ve Soğutma Sistemleri
~ Yolcu Güvenliği Sistemleri
~ Havalandırma Sistemleri

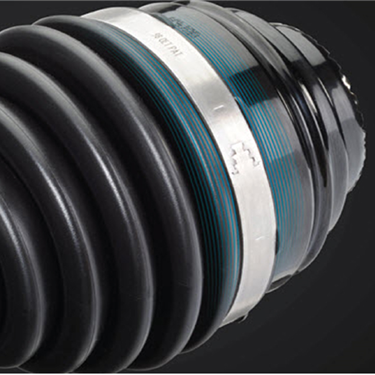

~ Sabit Hız Eksenleri
~ Medikal Uygulamalar
~ Beyaz Eşya Uygulamaları
